Batterijsysteem
Regionale batterijsystemen zijn vaak kleinschaliger en daardoor goed inpasbaar in de bestaande omgeving. Dat maakt ze eenvoudiger en effectiever te realiseren. Zeker als je het vergelijkt met grootschalige zonneparken, die vaak een fors beslag leggen op de grond. Die grootschaligheid botst soms met de belangen van de betrokken stakeholders.
Juist daarom is het zo krachtig dat we met deze beperkte ruimtevraag kunnen bijdragen aan het oplossen van een groot maatschappelijk vraagstuk. We bieden een oplossing die het algemeen belang dient, niet alleen voor de gemeente en haar inwoners, maar ook voor Nederland als geheel.
Maarten de Vlugt
BHM als kennispartner
De werking van het batterijsysteem
Bij BHM Storage vinden we het essentieel dat alle belanghebbenden, van omwonenden tot netbeheerders en investeerders precies weten hoe een batterijsysteem werkt en welke rol ieder onderdeel vervult in het geheel.
Op deze pagina laten wij je stap voor stap zien hoe ons batterijsysteem in elkaar zit. We bespreken de vijf hoofd¬componenten, tonen duidelijke visuals en leggen uit hoe elke schakel bijdraagt aan het opslaan én ontladen van energie. Hierbij wordt het net ontlast en dit draagt bij aan een betrouwbare, duurzame stroomvoorziening.
Doel van het batterijsysteem
Onze batterijen slaan overschot van energie op en leveren die terug wanneer er vraag naar is, waardoor congestie afneemt en de stroomvoorziening stabiel blijft.
Doel van het ontwikkelproces
Samen met grondeigenaren, gemeenten, netbeheerders en omwonenden doorlopen we een helder proces om voor elke locatie het best passende batterijsysteem te ontwerpen en te realiseren. Door elke partij actief te betrekken, ontstaat een oplossing die technisch optimaal is én breed wordt gedragen.
Nut voor het algemeen belang
Door lokaal flexibiliteit toe te voegen maken we ruimte voor nieuwe woningen, bedrijven en duurzame energie, zodat heel Nederland profiteert van een betrouwbaarder en toekomstbestendig elektriciteitsnet.
Het batterijsysteem
Het batterijsysteem vangt overtollige stroom op wanneer de vraag laag is, bijvoorbeeld overdag bij veel zon en beperkte afname. Zodra de vraag van elektriciteit weer toeneemt (bijvoorbeeld in de avond, wanneer mensen thuiskomen, de tv aanzetten, de was draaien en hun elektrische auto opladen) geeft de batterij die eerder opgeslagen stroom weer vrij aan het net. Zo worden lokale tekorten opgevangen en blijft het licht overal gewoon aan. Dit zorgt voor een betere balans tussen opwek en verbruik, en voorkomt overbelasting van het elektriciteitsnet.
Omgeving en veiligheid

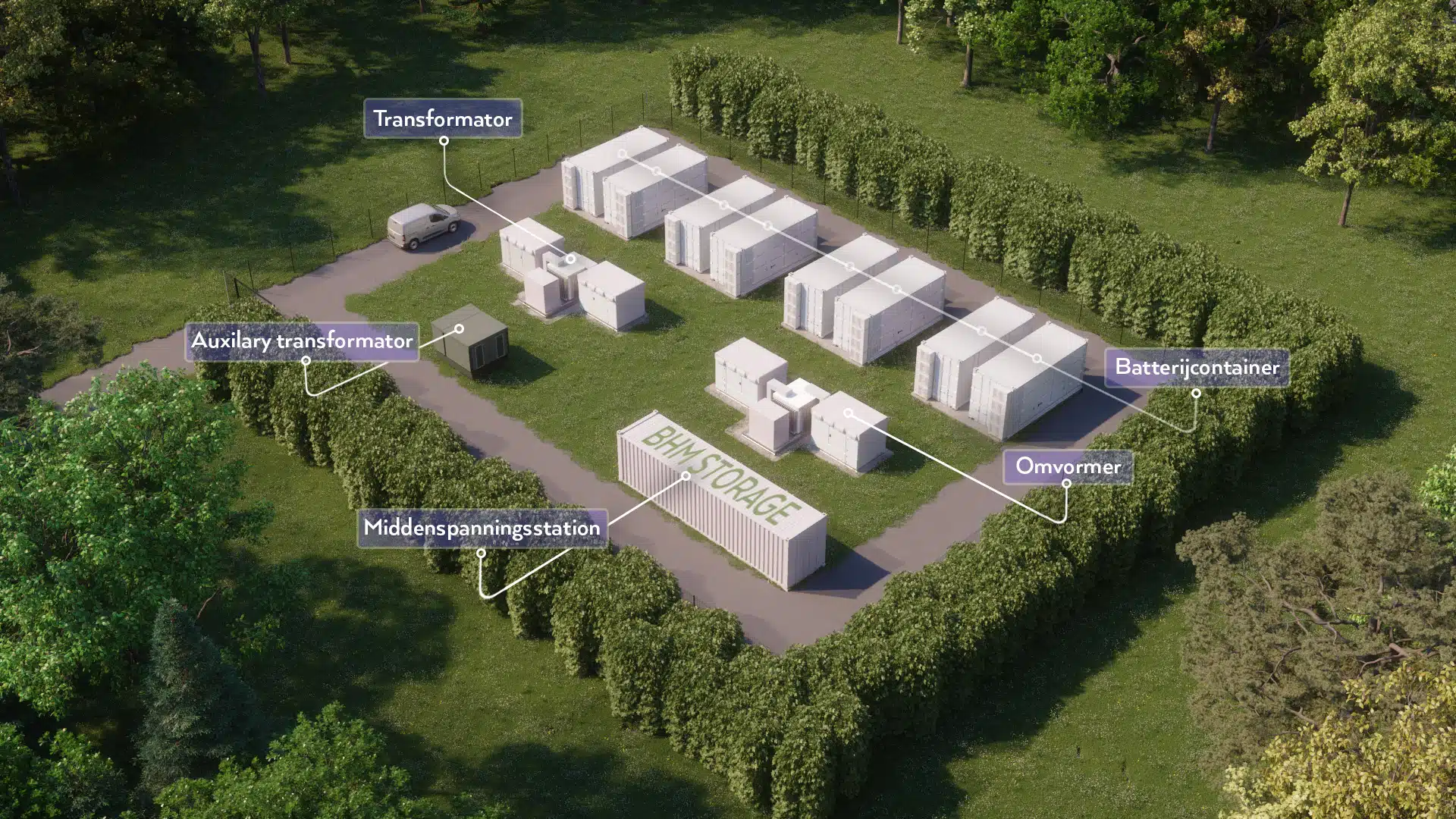

Het afgebeelde 10 MW / 40 MWh-batterijsysteem is ontworpen met minimale ruimtelijke impact. Door de compacte opzet en een landschappelijke inpassing met groenstroken of zichtschermen valt de installatie nauwelijks op en versterkt de lokale ecologie. Tijdens de planfase worden bovendien geluidstudies uitgevoerd om te waarborgen dat de installatie binnen de geldende normen blijft. Voor veiligheid voldoet het systeem volledig aan de PGS-37-richtlijn en relevante NEN-normen. Branddetectie, een inert blussysteem en duidelijke noodprocedures worden vooraf afgestemd met de regionale veiligheidsregio en brandweer
01

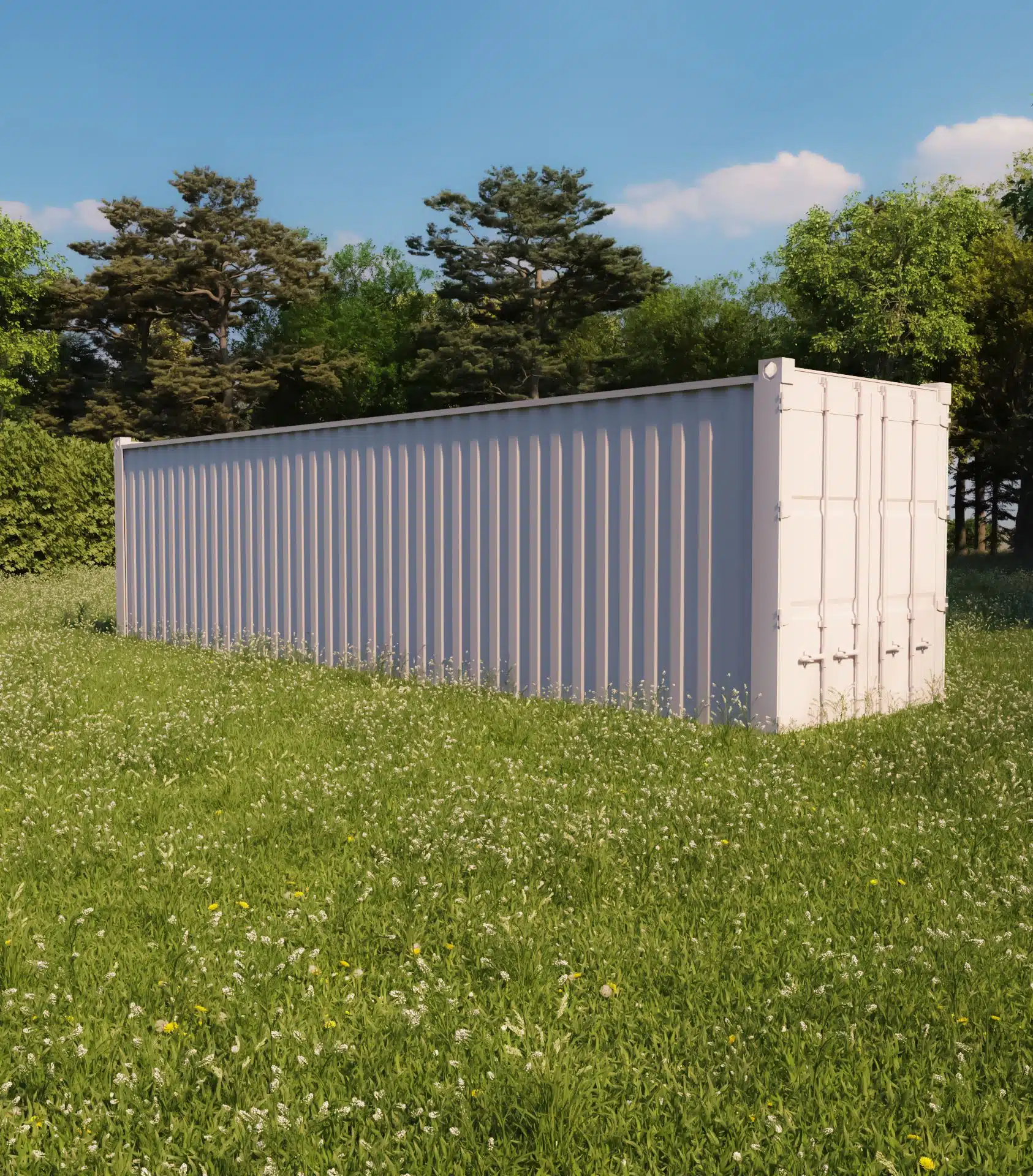

Middenspanningsstation
Alles begint bij het regionale netstation. Via een middenspanningskabel koppelen we de installatie veilig aan het elektriciteitsnet, inclusief meetsystemen en schakelaars om energiestromen exact te regelen. Deze verbinding met het regionale netstation komt samen in het middenspanningsstation op het terrein van het batterijsysteem. Deze container bestaat uit verschillende compartimenten, zoals het middenspanning compartiment en en laagspanning compartiment. De belangrijkste onderdelen in het proces rondom de netaansluiting zijn:
- Netwerkstudie door netbeheerder
- Overeenkomst met netbeheerder
- Beschermings- en schakelapparatuur
01
Middenspanningsstation
Alles begint bij het regionale netstation. Via een middenspanningskabel koppelen we de installatie veilig aan het elektriciteitsnet, inclusief meetsystemen en schakelaars om energiestromen exact te regelen. Deze verbinding met het regionale netstation komt samen in het middenspanningsstation op het terrein van het batterijsysteem. Deze container bestaat uit verschillende compartimenten, zoals het middenspanning compartiment en en laagspanning compartiment. De belangrijkste onderdelen in het proces rondom de netaansluiting zijn:
- Netwerkstudie door netbeheerder
- Overeenkomst met netbeheerder
- Beschermings- en schakelapparatuur
02

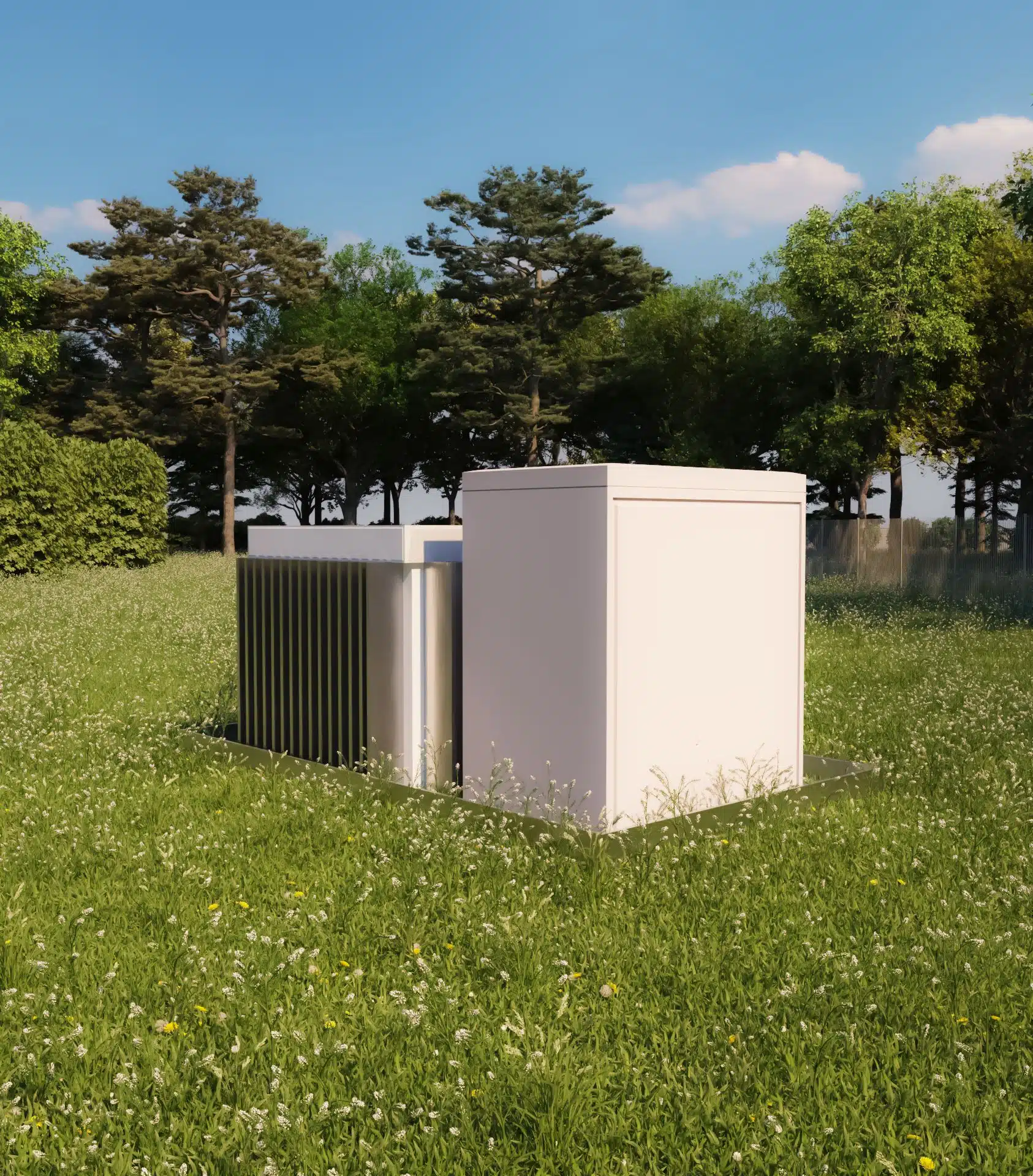

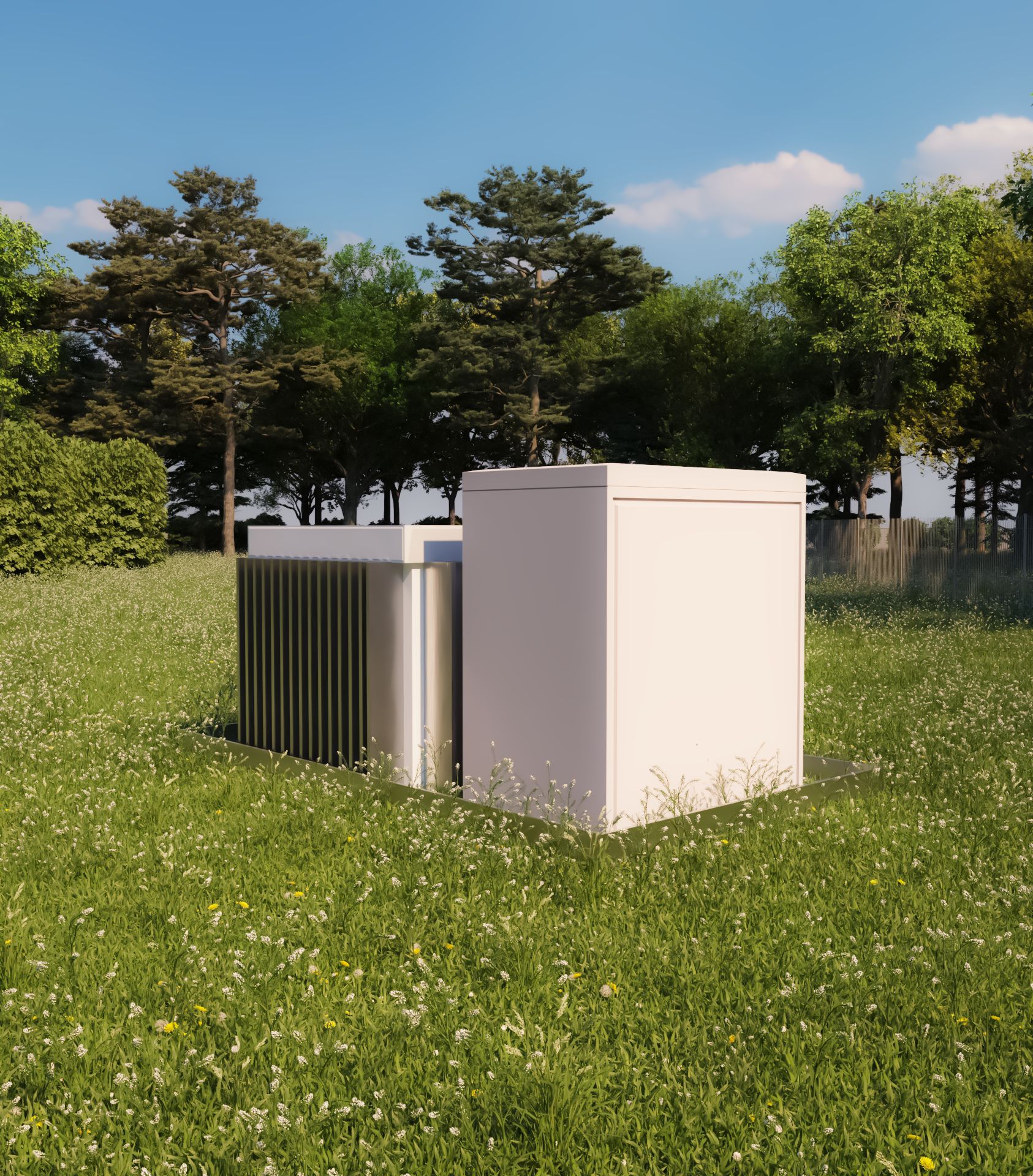

Transformator
Een transformator past de spanning aan naar het gewenste niveau. In de basis zijn het twee koperdraad-spoelen rond een ijzeren kern. Stroom in de eerste spoel wekt een magneetveld op en dat magneetveld maakt in de tweede spoel een nieuwe spanning. Afhankelijk van het aantal windingen wordt de spanning, met zo min mogelijk verlies, omlaag of omhoog gebracht. Zo sluit het batterij-systeem precies aan op de spanning van het regionale net. De drie belangrijkste doelen van de transformator zijn:
- Spanning aanpassen naar het gewenste niveau
- Houdt het batterijsysteem gescheiden van het net
- Zo efficient mogelijk de spanning omzetten
02
Transformator
Een transformator past de spanning aan naar het gewenste niveau. In de basis zijn het twee koperdraad-spoelen rond een ijzeren kern. Stroom in de eerste spoel wekt een magneetveld op en dat magneetveld maakt in de tweede spoel een nieuwe spanning. Afhankelijk van het aantal windingen wordt de spanning, met zo min mogelijk verlies, omlaag of omhoog gebracht. Zo sluit het batterij-systeem precies aan op de spanning van het regionale net. De drie belangrijkste doelen van de transformator zijn:
- Spanning aanpassen naar het gewenste niveau
- Houdt het batterijsysteem gescheiden van het net
- Zo efficient mogelijk de spanning omzetten
03

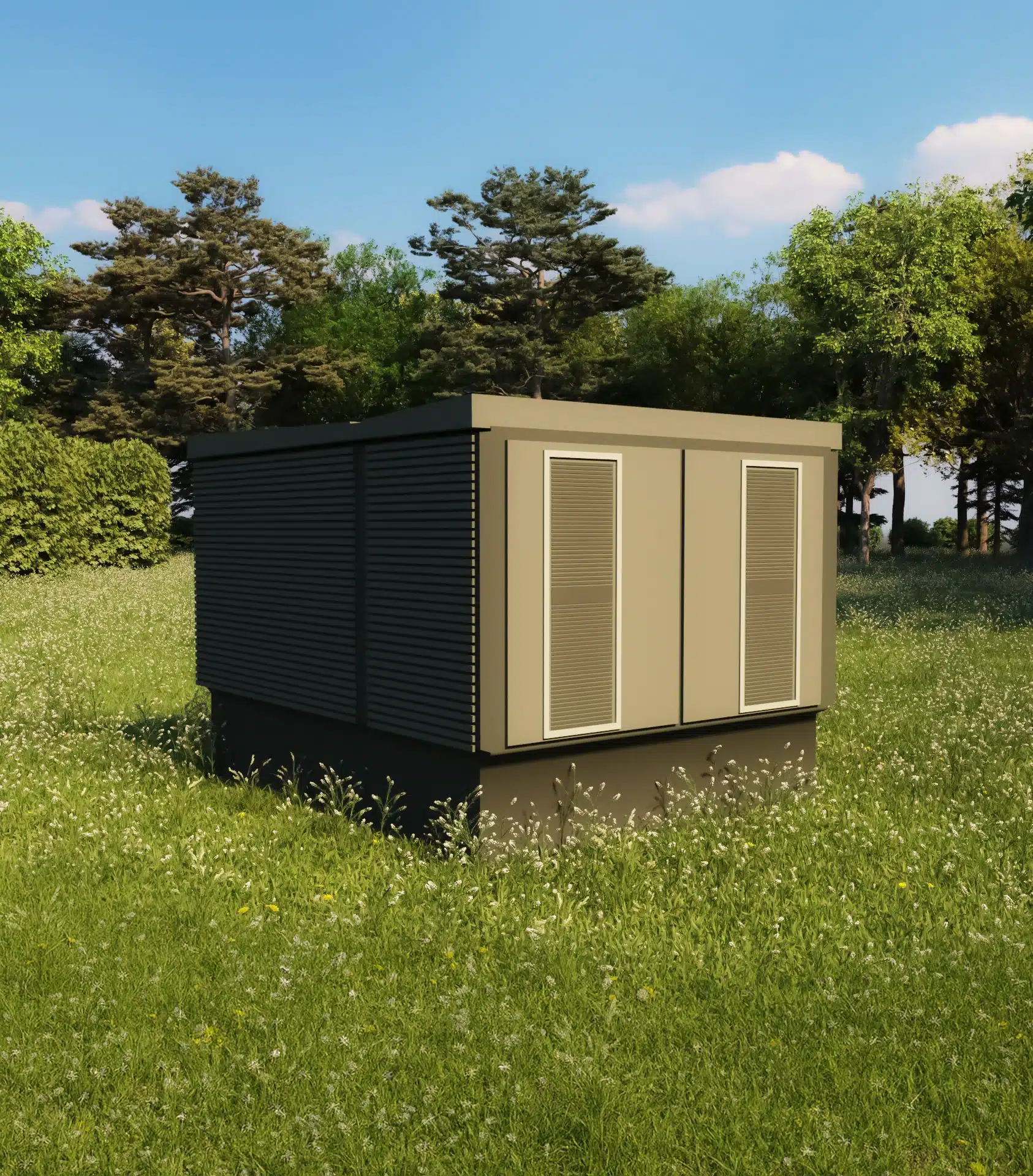

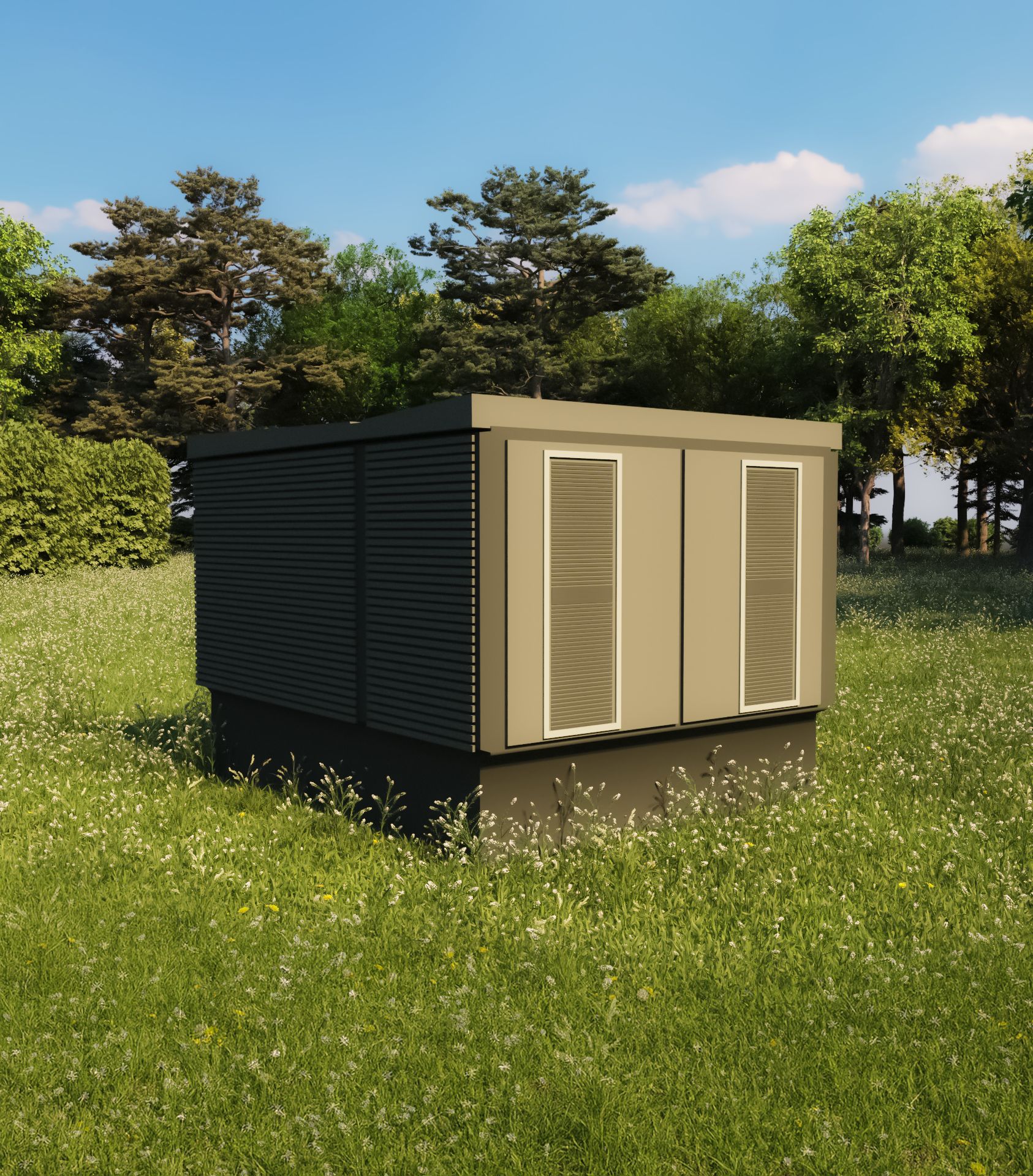

Auxilary transformator
In een batterijsysteem zet de auxiliary-transformator (vertaling: hulp transformator) de hoge netspanning om naar lage spanning voor alle ondersteunende systemen. Daarmee worden o.a. de koeling, verlichting, beveiliging en regelkasten gevoed, ook wanneer de omvormers of hoofdbatterij tijdelijk uitgeschakeld zijn. De aux-transformator houdt de ondersteunende systemen bovendien elektrisch gescheiden van de hoge netspanning. Een eventuele storing in verlichting of ventilatie kan zo nooit overslaan op het hoofdvermogen van de installatie. Zo blijft monitoring en de veiligheid altijd intact.
- Voorziet alle hulpsystemen van elektriciteit
- Gescheiden veiligheidscircuits
03
Auxilary transformator
In een batterijsysteem zet de auxiliary-transformator (vertaling: hulp transformator) de hoge netspanning om naar lage spanning voor alle ondersteunende systemen. Daarmee worden o.a. de koeling, verlichting, beveiliging en regelkasten gevoed, ook wanneer de omvormers of hoofdbatterij tijdelijk uitgeschakeld zijn. De aux-transformator houdt de ondersteunende systemen bovendien elektrisch gescheiden van de hoge netspanning. Een eventuele storing in verlichting of ventilatie kan zo nooit overslaan op het hoofdvermogen van de installatie. Zo blijft monitoring en de veiligheid altijd intact.
- Voorziet alle hulpsystemen van elektriciteit
- Gescheiden veiligheidscircuits
04

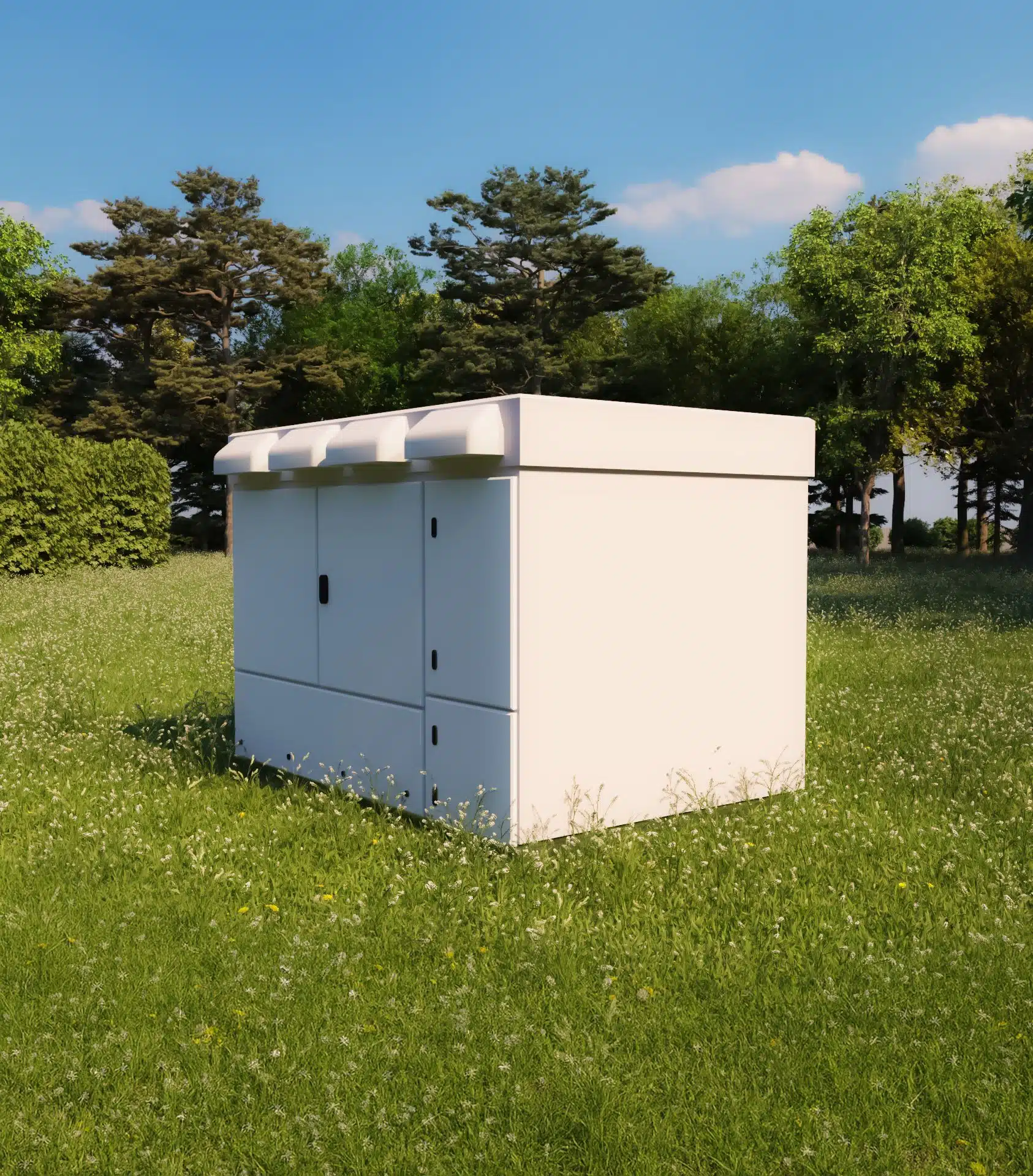

Omvormer
De omvormer werkt als een slimme stroomschakelaar. Bij het laden verandert hij wisselstroom (AC) van het net in gelijkstroom (DC) zodat de batterijen kunnen opladen; bij het ontladen draait hij dit precies om en maakt van de opgeslagen gelijkstroom weer wisselstroom voor het net. Hij reageert razendsnel op opdrachten, helpt de netfrequentie stabiel te houden en bewaakt continu of stroom en spanning veilig binnen de grenzen blijven.
- Stroom omzetten voor laden en ontladen
- Proces zo efficient en zo stil mogelijk uitvoeren
04
Omvormer
De omvormer werkt als een slimme stroomschakelaar. Bij het laden verandert hij wisselstroom (AC) van het net in gelijkstroom (DC) zodat de batterijen kunnen opladen; bij het ontladen draait hij dit precies om en maakt van de opgeslagen gelijkstroom weer wisselstroom voor het net. Hij reageert razendsnel op opdrachten, helpt de netfrequentie stabiel te houden en bewaakt continu of stroom en spanning veilig binnen de grenzen blijven.
- Stroom omzetten voor laden en ontladen
- Proces zo efficient en zo stil mogelijk uitvoeren
05

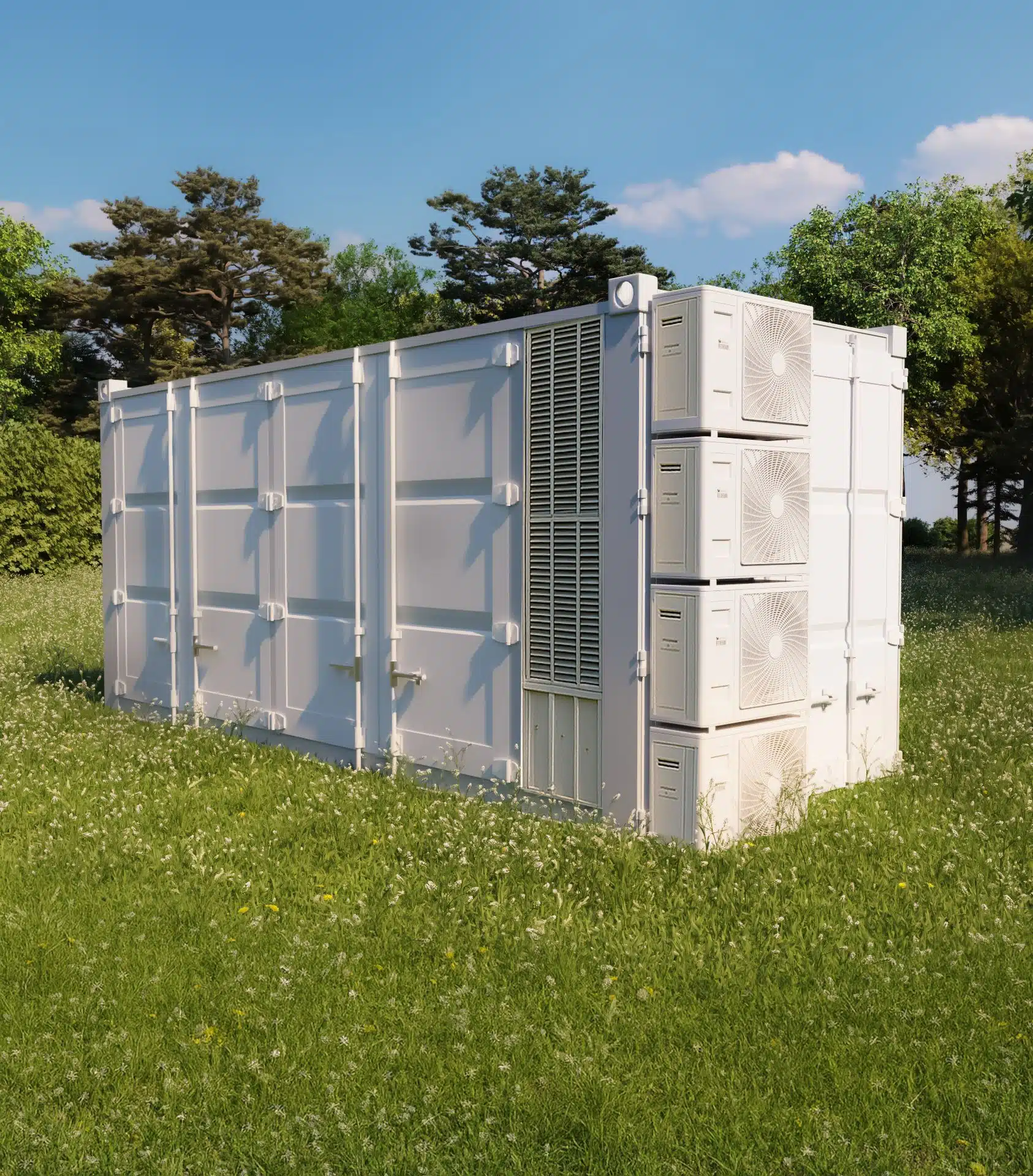

Batterijcontainer
De batterijcontainer vormt het hart van ons batterijsysteem. In deze compacte, modulaire unit wordt duurzaam opgewekte elektriciteit tijdelijk opgeslagen om later weer terug te leveren aan het elektriciteitsnet. De container is qua opzet en formaat vergelijkbaar met een standaard zeecontainer en kan daardoor makkelijk worden geplaatst op een terrein of naast bestaande infrastructuur. Dankzij het robuuste ontwerp, goede geluidsisolatie en beveiliging voldoet hij aan alle technische en veiligheidsnormen.
- De plek waar de elektriciteit wordt opgeslagen
- Vol met veiligheidssystemen
- Lange levensduur
05
Batterijcontainer
De batterijcontainer vormt het hart van ons batterijsysteem. In deze compacte, modulaire unit wordt duurzaam opgewekte elektriciteit tijdelijk opgeslagen om later weer terug te leveren aan het elektriciteitsnet. De container is qua opzet en formaat vergelijkbaar met een standaard zeecontainer en kan daardoor makkelijk worden geplaatst op een terrein of naast bestaande infrastructuur. Dankzij het robuuste ontwerp, goede geluidsisolatie en beveiliging voldoet hij aan alle technische en veiligheidsnormen.
- De plek waar de elektriciteit wordt opgeslagen
- Vol met veiligheidssystemen
- Lange levensduur
Het proces in het kort
Zoals bij elke ontwikkeling zijn er bij de ontwikkeling van een batterijopslag verschillende stappen die genomen moet worden voordat het systeem er eenmaal staat.
01.
Congestieanalyse
Het analyseren van de belangrijkste knelpunten op het Nederlandse elektriciteitsnet.
02.
Grondovereenkomst
Het aangaan van samenwerkingen met grondeigenaren van de beste locaties rondom het netstation.
03.
Aansluiting aanvragen
Het project aanmelden als congestieverzachter, waardoor voorrang op de netaansluiting mogelijk is.
04.
Vergunningstraject
Het uitvoeren van het participatieproces en de verschillende onderzoeken om de benodigde vergunningen te verkrijgen.
05.
Bouw
Het batterijsysteem zal worden gebouwd door gerenommeerde partijen die hierin zijn gespecialiseerd.
06.
Exploitatie
Het batterijsysteem zal door slimme algoritmes 24/7 worden gemonitord en aangestuurd op basis van de netbehoefte.
